कसरी एक नायलॉन व्हील केबल ग्राउन्ड रोलर भूमिगत केबल स्थापना सुरक्षित र अधिक कुशल बनाउन सक्छ

लेख सारांश:भूमिगत केबल जडानका लागि दक्ष प्राविधिक र उच्च गुणस्तरका केबलहरू भन्दा बढी चाहिन्छ। सही समर्थन उपकरणहरूले तान्न दक्षता, केबल सुरक्षा, र स्थापना सुरक्षालाई महत्त्वपूर्ण रूपमा असर गर्न सक्छ। एनायलन व्हील केबल ग्राउन्ड रोलरभूमिगत पावर केबलहरूको लागि एक सहज, नियन्त्रित मार्ग प्रदान गर्दछ, विशेष गरी जब केबलहरू सीधा खण्डहरू, झुण्डहरू, र खाडल कुनाहरू मार्फत जानु पर्छ। केबल निर्देशन र समर्थनको लागि डिजाइन गरिएको, यी रोलरहरूले घर्षण कम गर्न, केबल मिसाइलमेन्ट रोक्न र स्थापनाको क्रममा केबल सतहहरू सुरक्षित गर्न मद्दत गर्दछ। यो गाइडले नायलन व्हील केबल ग्राउन्ड रोलरहरूले कसरी काम गर्छ, सही मोडेल कसरी चयन गर्ने र किन तिनीहरू व्यावसायिक भूमिगत केबल स्थापनाको महत्त्वपूर्ण भाग हुन् भनेर वर्णन गर्दछ।

सामग्रीको तालिका

• भूमिगत केबल स्थापनालाई ग्राउन्ड रोलर किन चाहिन्छ?
• एक नायलन व्हील केबल ग्राउन्ड रोलर के हो?
• नायलन व्हील केबल ग्राउन्ड रोलरका मुख्य विशेषताहरू के हुन्?
• कुन प्राविधिक विशिष्टताहरू खरीददारहरूले विचार गर्नुपर्छ?
• नायलन व्हील केबल ग्राउन्ड रोलरहरू कहाँ प्रयोग गरिन्छ?
• तपाईंले दायाँ केबल ग्राउन्ड रोलर कसरी चयन गर्नुपर्छ?
• कसरी यी रोलरहरूले केबल स्थापना सुधार गर्छन्?
• तपाईं केबल ग्राउन्ड रोलर कसरी राख्न सक्नुहुन्छ?
• बारम्बार सोधिने प्रश्नहरू
• निष्कर्ष

भूमिगत केबल स्थापनालाई ग्राउन्ड रोलर किन चाहिन्छ?

भूमिगत पावर केबलहरू भारी, लचिलो, र स्थापनाको समयमा नियन्त्रण गर्न गाह्रो हुन सक्छ। जब केबल सिधै जमिन वा खाडल सतहमा तानिन्छ, घर्षण र अनियन्त्रित सम्पर्कले तान्ने प्रतिरोध बढाउन सक्छ र केबल म्यानमा अनावश्यक तनाव सिर्जना गर्न सक्छ।

यो जहाँ एनायलन व्हील केबल ग्राउन्ड रोलरमूल्यवान बन्छ। केबललाई सिधै कंक्रीट, माटो, बजरी वा अन्य सतहहरूमा तान्न अनुमति दिनुको सट्टा, रोलरले नियन्त्रित रोलिङ मार्ग प्रदान गर्दछ। मोड र दिशामा परिवर्तनहरूमा, ठीकसँग राखिएको रोलरहरूले पनि इच्छित केबल मार्ग कायम राख्न मद्दत गर्दछ।

व्यावसायिक केबल स्थापनाले रोलर्सबाट फाइदा लिन सक्छ किनभने तिनीहरूले मद्दत गर्छन्:

• नियोजित स्थापना मार्गको साथ मार्गदर्शन केबलहरू।
• केबल र जमीन सतह बीच प्रत्यक्ष सम्पर्क कम गर्नुहोस्।
• केबल तान्दा घर्षण कम गर्नुहोस्।
• केबल चिप्लिने वा खाडल मार्ग बाहिर सर्ने सम्भावना कम गर्नुहोस्।
• सीधा खण्ड र कुनाहरूमा समर्थन केबलहरू।
• समग्र स्थापना स्थिरता र काम-साइट सुरक्षा सुधार गर्नुहोस्।

लिङ्काईको उत्पादन जानकारीले विशेष गरी केबल स्थायित्व महत्त्वपूर्ण हुने झुकावहरूमा मार्गदर्शन र समर्थन गर्ने उपकरणहरूको रूपमा नायलन व्हील केबल ग्राउन्ड रोलरहरूलाई वर्णन गर्दछ।

एक नायलन व्हील केबल ग्राउन्ड रोलर के हो?

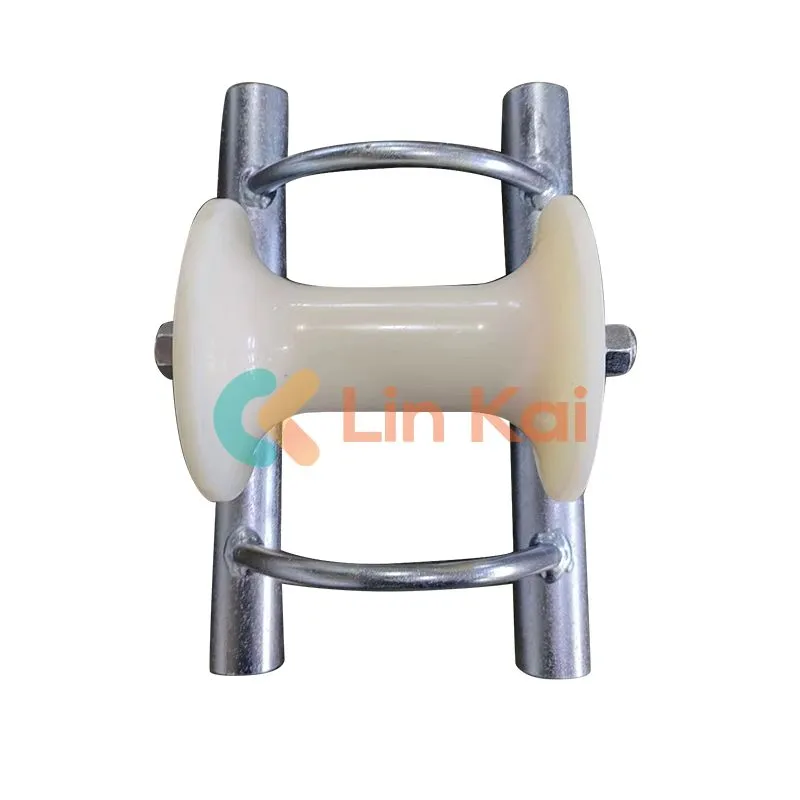

एक नायलॉन व्हील केबल ग्राउन्ड रोलर एक केबल स्थापना उपकरण हो जुन भूमिगत केबलहरूलाई स्थितिमा तानिएको बेला समर्थन र मार्गदर्शन गर्न डिजाइन गरिएको हो। यो सामान्यतया एक समर्थन फ्रेम, रोलर वा सिभ, शाफ्ट, र असर विधानसभा समावेश गर्दछ।

नायलॉन व्हील विशेष गरी उपयोगी छ किनभने यसले केबलको लागि चिल्लो सम्पर्क सतह प्रदान गर्दछ। केबल खिच्ने क्रममा, केबल घुमाउँदा पाङ्ग्रा घुम्छ, केबललाई निरन्तर जमिनमा चिप्लनुको सट्टा स्थापना मार्गबाट ​​यात्रा गर्न मद्दत गर्दछ।

स्थापना कन्फिगरेसनमा निर्भर गर्दै, विभिन्न रोलर डिजाइनहरू प्रयोग गर्न सकिन्छ। स्ट्रेट-लाइन रोलरहरू अपेक्षाकृत सीधा केबल मार्गहरूको लागि उपयुक्त छन्, जबकि कुना रोलरहरू खाडल कुनाहरूमा केबल स्थापनाको लागि डिजाइन गरिएको छ।

लिङ्काई को उत्पादन विशिष्टताहरु अनुसार, यसको केबल ग्राउन्ड रोलर दायरा मा लगभग Ø200 mm सम्म केबलहरु को लागी डिजाइन गरिएको मोडेलहरु संग, सीधा-रेखा कन्फिगरेसन र कुना रोलरहरू समावेश छन्। रोलरहरू बियरिङहरूमा माउन्ट गरिएका छन्, जबकि फ्रेमहरू जस्ती इस्पातबाट बनेका छन्।

नायलन व्हील केबल ग्राउन्ड रोलरका मुख्य विशेषताहरू के हुन्?

1. चिकनी नायलॉन सम्पर्क सतह

नायलॉन व्हीलले केबल र स्थापना उपकरणहरू बीच रोलिङ सम्पर्क सतह सिर्जना गर्दछ। कुनै नराम्रो सतहहरूमा अनावश्यक तान्नु कम गर्दा यसले केबललाई मार्गदर्शन गर्न मद्दत गर्दछ।

2. बियरिङ-माउन्टेड रोलरहरू

बियरिङहरूले सिभहरूलाई केबल चलाउँदा घुमाउन अनुमति दिन्छ। यो डिजाइनले सहज केबल आन्दोलनलाई समर्थन गर्दछ र स्थापनाको समयमा प्रतिरोध कम गर्न मद्दत गर्न सक्छ।

3. जस्ती इस्पात फ्रेम

जस्ती इस्पात फ्रेमले स्थापना वातावरणको मागको लागि व्यावहारिक संरचनात्मक समाधान प्रदान गर्दछ। केबल स्थापना प्रायः बाहिर, खाडल भित्र, वा निर्माण साइटहरूमा हुन्छ जहाँ उपकरणले ओसिलो, धुलो र मेकानिकल ह्यान्डलिङ सामना गर्न सक्छ।

4. बहु कन्फिगरेसनहरू

विभिन्न केबल व्यास र स्थापना मार्गहरू फरक रोलर आयामहरू चाहिन्छ। उपलब्ध कन्फिगरेसनहरूमा नायलन वा एल्युमिनियम रोलरहरू र विभिन्न फ्रेम निर्माणहरू समावेश छन्।

5. ठूलो-व्यास भूमिगत केबलहरूको लागि समर्थन

लिङ्काई ले निर्दिष्ट गर्दछ कि यसको नायलन व्हील केबल ग्राउन्ड रोलरहरू Ø200 mm सम्म भूमिगत पावर केबल स्थापनाको लागि प्रयोग गर्न सकिन्छ, यद्यपि उपयुक्त मोडेल वास्तविक केबल व्यास र स्थापना अवस्था अनुसार चयन गर्नुपर्छ।

कुन प्राविधिक विशिष्टताहरू खरीददारहरूले विचार गर्नुपर्छ?

केवल उपस्थितिमा आधारित केबल रोलर छनौट गर्दा अनुपयुक्त स्थापना सेटअप हुन सक्छ। व्यावसायिक खरीददारहरूले केबल व्यास, काम गर्ने भार, फ्रेम निर्माण, पाङ्ग्रा सामग्री, रोलर कन्फिगरेसन, र साइट अवस्थाहरू मूल्याङ्कन गर्नुपर्छ।

निम्न उदाहरणहरू Lingkai को स्ट्रेट-लाइन केबल रोलर दायराका लागि प्रकाशित विनिर्देशहरूमा आधारित छन्:

यी विनिर्देशहरूले देखाउँछन् किन मोडेल चयन महत्त्वपूर्ण छ। सानो केबलको लागि डिजाइन गरिएको रोलर ठूलो वा भारी केबलको लागि स्वचालित रूपमा प्रयोग गर्नु हुँदैन। खरिदकर्ताहरूले रोलरको मूल्याङ्कन गरिएको काम लोड र केबल व्यास दायरा वास्तविक परियोजना आवश्यकताहरूसँग मिल्नुपर्छ।

नायलन व्हील केबल ग्राउन्ड रोलरहरू कहाँ प्रयोग गरिन्छ?

नायलॉन व्हील केबल ग्राउन्ड रोलरहरू मुख्य रूपमा भूमिगत पावर केबल स्थापनासँग सम्बन्धित छन्। केबललाई अन्तिम स्थितिमा रिलबाट तान्दा तिनीहरू निरन्तर समर्थन प्रदान गर्न केबल मार्गहरूमा राख्न सकिन्छ।

सामान्य अनुप्रयोगहरू समावेश छन्:

• भूमिगत पावर केबल स्थापना:खाडलहरू मार्फत तान्दा समर्थन गर्ने केबलहरू।
• उपयोगिता पूर्वाधार परियोजनाहरू:स्थापना टोलीहरूलाई योजनाबद्ध भूमिगत मार्गहरूमा केबलहरू नियन्त्रण गर्न मद्दत गर्दै।
• औद्योगिक विद्युत परियोजनाहरु:प्लान्ट र सुविधा निर्माणको समयमा भारी केबलहरू समर्थन गर्दै।
• खाडल कुना स्थापना:दिशात्मक परिवर्तनहरू वरिपरि केबलहरू मार्गदर्शन गर्न कुना रोलरहरू प्रयोग गर्दै।
• ठूला-व्यास केबल परियोजनाहरू:Ø200 मिमी दायरा पुग्ने केबलहरूको लागि उपयुक्त रोलर मोडेलहरू चयन गर्दै।

कुना स्थापनाहरूका लागि, Lingkai ले 8 kN देखि 10 kN सम्मका काम भारहरू र ≤Ø80 mm देखि ≤Ø150 mm सम्म केबल आकारहरू सहित समर्पित केबल कर्नर रोलर मोडेलहरू सूचीबद्ध गर्दछ।

तपाईंले दायाँ केबल ग्राउन्ड रोलर कसरी चयन गर्नुपर्छ?

व्यावहारिक छनोट प्रक्रिया रोलरको सट्टा केबलबाट सुरु हुनुपर्छ। खरिद गर्नु अघि, स्थापना टोलीहरूले मुख्य परियोजना प्यारामिटरहरू सङ्कलन गर्नुपर्छ र तिनीहरूलाई निर्माताको विशिष्टताहरूसँग तुलना गर्नुपर्छ।

चरण 1: केबल व्यास पुष्टि गर्नुहोस्

केबलको बाहिरी व्यास मापन वा पुष्टि गर्नुहोस्। यो सबैभन्दा महत्त्वपूर्ण प्यारामिटरहरू मध्ये एक हो किनभने रोलरले केबल आन्दोलनलाई प्रतिबन्ध नगरी उपयुक्त समर्थन प्रदान गर्नुपर्छ।

चरण 2: केबल वजन र तान्न अवस्था जाँच गर्नुहोस्

भारी केबलहरूले तान्नको समयमा पर्याप्त मेकानिकल लोड उत्पन्न गर्न सक्छ। चयन गरिएको रोलरमा स्थापना अवस्थाहरूको लागि पर्याप्त काम-लोड क्षमता हुनुपर्छ।

चरण 3: सीधा र कुना खण्डहरू पहिचान गर्नुहोस्

एक सीधा केबल मार्ग र एक तीखो खाडल कुनामा आवश्यक रूपमा समान रोलर कन्फिगरेसन आवश्यक पर्दैन। सीधा खण्डहरू र केबलले दिशा परिवर्तन गर्ने उपयुक्त कुना रोलरहरूको लागि सीधा-लाइन रोलरहरू प्रयोग गर्नुहोस्।

चरण 4: स्थापना वातावरणलाई विचार गर्नुहोस्

बाहिरी परियोजनाहरू, निर्माण साइटहरू, र भूमिगत खाडलहरूले उपकरणहरू फोहोर र चिसोमा पर्दाफास गर्न सक्छन्। एक बलियो फ्रेम निर्माण र उपयुक्त असर व्यवस्था विश्वसनीय सञ्चालन समर्थन गर्न सक्छ।

चरण 5: कुल परियोजना आवश्यकताहरू तुलना गर्नुहोस्

ठूला परियोजनाहरूका लागि, खरिदकर्ताहरूले एकाइ मूल्य मात्र मूल्याङ्कन गर्नुको सट्टा आवश्यक रोलरहरूको संख्या, केबल मार्गको लम्बाइ, स्पेसिङ, कुनाको मात्रा, यातायात आवश्यकताहरू, र स्थापना तालिकालाई विचार गर्नुपर्छ।

कसरी यी रोलरहरूले केबल स्थापना सुधार गर्छन्?

एक नायलॉन व्हील केबल ग्राउन्ड रोलर को मूल्य केबल समर्थन भन्दा बाहिर जान्छ। ठीकसँग राखिएको रोलरहरूले थप नियन्त्रित स्थापना प्रक्रियामा योगदान दिन सक्छ।

व्यावहारिक सर्तहरूमा, उद्देश्य रिलबाट अन्तिम स्थापना स्थितिमा नियन्त्रित केबल मार्ग सिर्जना गर्नु हो। सही रोलर प्लेसमेन्टले पुलिङ अपरेशनलाई थप अनुमानित र स्थापना टोलीहरूको व्यवस्थापन गर्न सजिलो बनाउन सक्छ।

तपाईं केबल ग्राउन्ड रोलर कसरी राख्न सक्नुहुन्छ?

यद्यपि केबल रोलरहरू अपेक्षाकृत सीधा मेकानिकल उपकरणहरू हुन्, नियमित निरीक्षणले बारम्बार परियोजनाहरूमा उनीहरूको प्रदर्शन कायम राख्न मद्दत गर्न सक्छ।

• प्रत्येक प्रमुख स्थापना अघि नायलन पाङ्ग्राहरू निरीक्षण गर्नुहोस्।
• असामान्य प्रतिरोध वा असामान्य आवाजको लागि बियरिङ जाँच गर्नुहोस्।
• विरूपण वा दृश्य क्षतिको लागि फ्रेम निरीक्षण गर्नुहोस्।
• चल्ने घटकहरूबाट फोहोर, माटो र मलबे हटाउनुहोस्।
• केबल तान्न सुरु हुनु अघि रोलर स्वतन्त्र रूपमा घुम्छ भनेर जाँच गर्नुहोस्।
• निर्दिष्ट कार्य भार भन्दा बढि नगर्नुहोस्।
• रोलरलाई सेवामा फर्काउनु अघि क्षतिग्रस्त घटकहरू बदल्नुहोस्।

अपरेटिङ फ्रिक्वेन्सी, साइट सर्तहरू, केबल वजन, र ह्यान्डलिंग अभ्यासहरूमा निर्भर गर्दै मर्मत आवश्यकताहरू फरक हुन सक्छन्। एक आधारभूत पूर्व-प्रयोग निरीक्षण विशेष गरी लामो केबल-तान सञ्चालन अघि महत्त्वपूर्ण छ।

नायलॉन व्हील केबल ग्राउन्ड रोलरहरूको बारेमा प्रायः सोधिने प्रश्नहरू

1. एक नायलन व्हील केबल ग्राउन्ड रोलर के को लागी प्रयोग गरिन्छ?

यो स्थापनाको समयमा भूमिगत केबलहरूलाई मार्गदर्शन र समर्थन गर्न प्रयोग गरिन्छ। रोलरले नियन्त्रित रोलिङ पथ प्रदान गर्दछ जसले सिधा केबल-देखि-ग्राउन्ड सम्पर्कलाई कम गर्न मद्दत गर्दछ र केबल पङ्क्तिबद्धतालाई समर्थन गर्दछ।

2. लिंगकाईको रोलरले कति केबल व्यास मिलाउन सक्छ?

लिङ्काई को प्रकाशित विनिर्देशनहरूले यसको नायलन व्हील केबल ग्राउन्ड रोलर दायरा लगभग Ø200 मिमी सम्म भूमिगत पावर केबलहरूको लागि प्रयोग गर्न सकिन्छ भनेर संकेत गर्दछ। सही मोडेल केबल व्यास र परियोजना आवश्यकताहरु अनुसार चयन गर्नुपर्छ।

3. के नायलन रोलरहरू भारी भूमिगत केबलहरूको लागि उपयुक्त छन्?

तिनीहरू उपयुक्त हुन सक्छन् जब चयन गरिएको मोडेलसँग उपयुक्त कार्य-लोड मूल्याङ्कन र केबल आकार क्षमता हुन्छ। केही सूचीबद्ध सीधा-रेखा मोडेलहरूमा 10 kN को काम गर्ने भार छ, तर खरिदकर्ताहरूले सधैं चयन गर्नु अघि वास्तविक परियोजना लोड अवस्थाहरू प्रमाणित गर्नुपर्छ।

4. सीधा-रेखा र कुना केबल रोलरहरू बीच के भिन्नता छ?

सीधा-लाइन रोलरहरू मुख्य रूपमा अपेक्षाकृत सीधा केबल मार्गहरूको लागि डिजाइन गरिएका छन्, जबकि कुना रोलरहरू खाडल कुनाहरू वा दिशामा परिवर्तनहरू वरिपरि केबलहरूलाई समर्थन र मार्गदर्शन गर्नका लागि लक्षित छन्।

5. केबल रोलरहरूमा किन बियरिङहरू प्रयोग गरिन्छ?

बियरिङहरूले रोलर वा सिभलाई केबल चलाउँदा घुमाउन अनुमति दिन्छ। यसले सहज केबल आन्दोलनलाई समर्थन गर्दछ र तान्दा प्रतिरोध कम गर्न मद्दत गर्दछ।

6. रोलर फ्रेमको लागि कुन सामग्री प्रयोग गरिन्छ?

लिंगकाई भन्छन् कि यसको केबल रोलरहरूको फ्रेमहरू ग्याल्भेनाइज्ड स्टिलबाट बनेको छ। विभिन्न मोडेलहरूले विभिन्न फ्रेम निर्माणहरू प्रयोग गर्न सक्छन्, जसमा कास्ट एल्युमिनियम फ्रेम, स्टिल प्लेट आधार, र स्टिल ट्युबिङ फ्रेम डिजाइनहरू समावेश छन्।

निष्कर्ष

एउटा भरपर्दो भूमिगत केबल स्थापना प्रक्रिया पुलिङ अपरेसनको सुरुदेखि अन्तिम प्लेसमेन्टसम्म केबल आन्दोलन नियन्त्रणमा निर्भर गर्दछ। एक उचित चयननायलन व्हील केबल ग्राउन्ड रोलरकेबल स्थापनालाई थप नियन्त्रित र प्रभावकारी बनाउन आवश्यक मार्गदर्शन, समर्थन, र रोलिङ सम्पर्क प्रदान गर्न सक्छ।

व्यावसायिक खरीददारहरूको लागि, सबैभन्दा महत्त्वपूर्ण विचारहरू केबल व्यास, काम गर्ने लोड, रोलर कन्फिगरेसन, स्थापना मार्ग, कुना आवश्यकताहरू, फ्रेम निर्माण, र समग्र परियोजना अवस्थाहरू हुन्। विभिन्न केबल साइज र स्थापना कन्फिगरेसनका लागि डिजाइन गरिएका मोडेलहरूसँग, लिंगकाईले भूमिगत केबल स्थापना परियोजनाहरूको लागि व्यावहारिक समाधानहरू प्रदान गर्दछ। यदि तपाइँ उपयोगिता, औद्योगिक, पूर्वाधार, वा विद्युतीय स्थापना परियोजनाको लागि केबल रोलरहरू सोर्स गर्दै हुनुहुन्छ भने, नायलन व्हील केबल ग्राउन्ड रोलर दायरा अन्वेषण गर्नुहोस् रहामीलाई सम्पर्क गर्नुहोस्मोडेल चयनको लागि, प्राविधिक विशिष्टताहरू, र तपाईंको परियोजनाको लागि उपयुक्त उद्धरण।
